1、機器名稱、數量

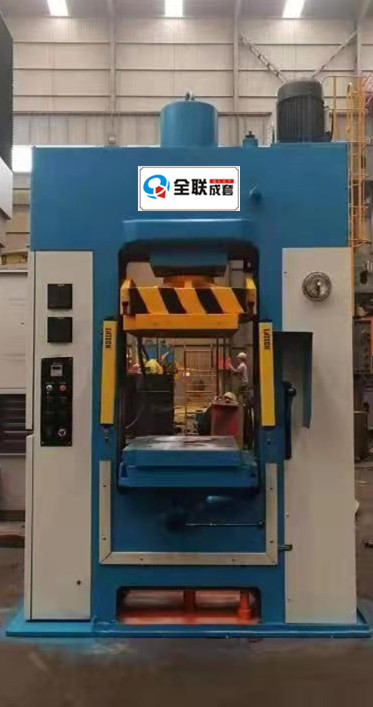

450KN 塑料制品/玻璃鋼/復合材料熱壓液壓機 1臺

2、機器用途、特點和工作條件

本液壓機系專用設備，主要用于塑料及復合材料制品的模壓成型，其配置采用國內外名牌液壓電氣元件，所有的零部件和各種儀表的計量單位全部采用國際單位（ISO）標準。

機器使用條件：

工作環境溫度：10～40℃

動力電源：三相五線制380V

電壓波動范圍380V±10％

液壓系統使用介質：YB-N46#抗磨液壓油

3、主要技術參數

4、工藝動作

4.1、液壓機工作方式

本壓機的工作方式選擇：有手動、半自動（單次循環）兩種工作方式，保壓時間可通過觸摸式工業顯示屏設置。

4.1.1、手動：在必要安全聯鎖滿足的條件下，按壓相應的按鈕產生相應的動作，手松即停，主要用于機器和模具的調整，其動作有滑塊下行、回程動作；

4.1.2、雙手動單次循環：雙手按壓下行按鈕，設備連續完成進給——壓制——保壓（到設定的壓力或者位置）——排氣（時間和次數可以設定）——回程到位停止，設備完成一次連續的動作。

4.2、 行程壓力調整

壓頭采用接近開關控制行程和極限位置。溫度控制通過觸摸顯示屏設置，可根據工藝需要靈活設定。

4.3、保壓和補壓

壓機具有自動補壓系統，當?shù)陀谠O定壓力時，補壓泵自動啟動，可確保長時間壓制（1-10小時）的壓力波動±2％。

5、液壓機結構

液壓機主要由主機、液壓系統、電氣控制系統及其它輔助部件組成。

5.1、主機

主機為整體框架機身，全鋼焊接結構，其結構形式是當前當前成熟、剛性較好的結構，其受力重新經過了嚴格的經典力學計算和富余設計，具有足夠的強度和剛度。機身采用優質鋼板采取二氧化碳氣體保護焊工藝焊接而成，焊縫均勻一致，焊后經退火處理充分消除內應力，確保使用中的精度保持性，四周安裝有透明有機玻璃防護裝置，確保安全不會傷及操作人員，安全門采用氣缸上下推動。

5.2、外觀

外觀的精細化水平從焊接、打磨、拋光、油漆等工序嚴格控制,確保焊接均勻一致，尖銳棱角倒鈍。

5.3、油缸

主油缸的缸徑活塞桿比率和油泵排量經過合理配置，可以滿足進給速度的需要，缸體厚壁無縫管精鏜珩磨而成，內壁呈網狀油膜，有利于密封件的潤滑，減小磨損。油缸密封件采用臺灣頂基公司產品，有著優良的密封性能和較高的使用壽命。

5.4、油缸工藝

主油缸的活塞和導向套的表面堆焊銅，銅層厚度加工后不低于3mm,可使摩擦副表面形成合理的硬度差，確保油缸穩定的工作性能?；钊麠U采用45#鋼調質淬火精磨后，表面鍍工程硬鉻拋光處理，耐蝕耐磨。

5.5、液壓系統

液壓系統采用獨立的油箱，全封閉結構，布置在主機右側。油箱、管路全部采取嚴格的磷化防銹保潔處理以確保液壓系統的清潔度。

油泵電機組、空氣濾清器和控制閥安裝在油箱上平面上，系統采用高精度的比例流量閥控制，可以實現在低速狀態下的穩定進給。油箱的后面安裝帶有溫度顯示的液位計，開有清洗窗和放油孔。

液壓系統連接中易產生沖擊的地方，采用高壓軟管連接，避免高壓沖擊產生震動而引起的泄漏和鋼管的爆裂。軟管采用拖鏈防護。油管進出油箱的位置，全部采用膠圈密封。

6、電氣系統

6.1、系統概述

壓機的電氣系統三相五線制，控制采用OMRON公司NB系列觸摸屏、C系列可編程序控制器（以下簡稱PLC)結合熱電偶、溫控儀、固態調功器（以下簡稱SSR為）主控單元，對壓機的各種報警信號、安全保護開關、限位開關等與壓機動作實現程序聯鎖，經過處理后對相應的執行元件發出指令輸出，實現相應的動作。PLC輸入、輸出留有20%的余量，PLC輸出加中間繼電器驅動，繼電器有狀態指示燈，電氣系統有獨立的控制柜,由主控制開關（選擇開關，按扭等）發出的指令，依據行程開關、電接點壓力表等檢測元件測得的信號，由PLC發出各種指令，驅動各個液壓閥，實現對液壓執行元件---油缸的壓力、行程的控制，完成生產工藝過程。

6.2、觸摸屏和PLC簡述

觸摸屏作為人機對話窗口，負責對PLC及溫控儀傳來的數據進行采集、記錄，同時將不同配方的工藝要求寫入PLC及溫控儀。PLC的配置后使系統調整更加方便快捷、減少配線，依托高性能的觸摸屏大大提高了系統的可操作性和可靠性；觸摸屏可實現傳感器（位置、時間等）可即時顯示設備的整體運行狀態；各部位閥體通斷指示、各部位故障顯示和報警等。

觸摸屏結合熱電偶、溫控儀結合PLC，可實現時間、加熱板溫度、加熱升、降溫速率及壓力曲線等參數數據進行監測和控制, 證工件壓制滿足固化工藝要求。

觸摸屏還可對以上參數進行處理、存儲、記錄、顯示及打印，并包括操作者姓名、工作日期、工件圖號、系列號等管理信息。

本機設計有手動操作方式，當自控系統出現故障時，可轉換手動操作（包括在壓制過程中出現故障情況），完成零件的全部工藝流程。

操作臺元件電壓DC24V，所有元件及導線有標識，為機打、清晰、不易擦洗，設備主體處的電器元件均有永久性標識。

設備電氣柜上安裝三相插座兩個。

6.3、溫度控制

塑料材料的熱模壓成型過程，其熱板和模具是一個升溫—保持—降溫的過程。

升溫采用電加熱的方式，具有上下模加熱功能0-250℃，加熱厚度不小于55mm,功率不小于3KW，加熱原價采用三相星形接法，溫度誤差控制在2度，連續工作15小時，機體溫度不會超過50度。

通過觸摸屏可以實現溫度、保壓時間顯示，壓力遠程調節閥控制，具有壓力自動補償功能，

加熱板硬度HRC50-55.

6.4、標識

所有元件及導線有標識，為機打，清晰不易擦洗，設備主體處的電器元件均有永久性標識。

6.5、防護和接地

設備電源線行走由橋架加蓋槽防護，設備具有總接地保護。

7、設備安全保護措施

7.1、操作面板和控制柜上急停按鈕: 發生異常時，按“急停”按鈕,包括設備動作、電機均停止運行。壓機設有兩個急停按鈕, 電氣柜上一個,另外一個設在操作區域附近。“急?！睘閹S色外圈的蘑菇頭按鈕。

7.2、雙手按鈕操作。在操作面板上半自動單次時，必須雙手同時按下“工作”按鈕才能開始工作。雙手按鈕距離大于300mm。

7.3、 滑塊極限行程位置均設有行程限位保護開關。

7.4、液壓系統設置了兩級液壓安全閥，確保設備不超載工作。

7.5、配備三色報警燈，可實現設備運行的狀態與報警。

8、易損件、備件：

8.1、隨機附件管路及閥用常規密封圈

10X1.9～35X3.1   各種規格                每種2件

8.2、濾芯                                2套

8.3、專用工具                            1套

8.4、減震調整墊鐵 1套
